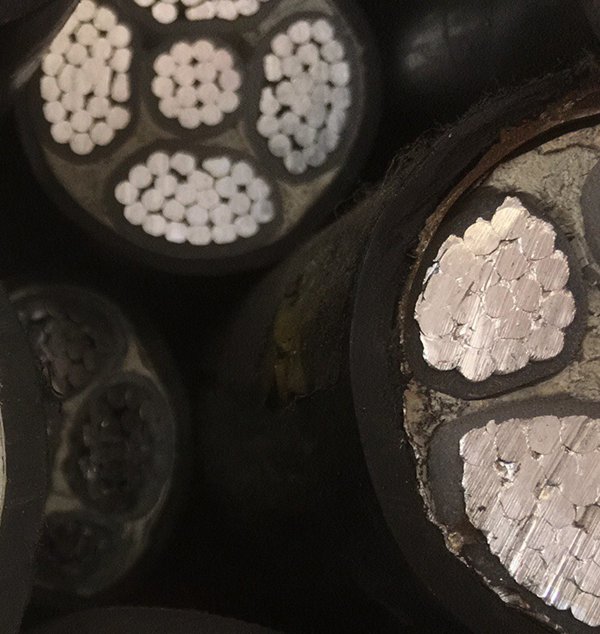

這是IEC規范中針對焚燒氣體腐蝕性的規范,此測驗是丈量在焚燒時物料所發生的鹵酸氣體酸度.它經過水溶液的理值和導電率來測定.試驗規則,焚燒爐
預熱到800℃,把一根內置試樣的石英管推入爐內,一起開端記時.在試樣焚燒的前5分鐘,每隔1分鐘測一次PH值和電傳導功用,接下來的25分鐘每隔5分鐘
測一次一般無鹵電纜資料的理H值會大于4.3,導電率小于10μs;HH值越少,即表明物料的鹵酸氣體酸度越高值得留意的是,當HCI含量大于2mg/g而小于
5mg/g(即契合IEC60754-1的要求時),其水溶液的PH值亦小于4.3,即不契合IEC60754-2的要求
◎IEC61034-1/ ASTME662煙密度( Emissionofsmoke)
這是IEC和ASTM規范中針對煙密度的規范.試驗由一個3m3的立方體和個帶光源的光度丈量體系組成,矩形曹內裝酒精作為焚燒源.一個功率為10
15m3/分鐘的鼓風機保證煙霧均勻分布在一塊檔風板上避免槽上發生火焰渦流,酒精焚燒時,與光電源相連的記錄儀記下光削弱量.煙密度是以透光率丈量,假如
能到達60%光傳輸值( LightTransmittance),該電纜資料就到達低煙規范,透光率越高,物料于焚燒時所開釋的煙霧越少.
◎IS04589-2/BS2863氧指數( OxygenIndexLOI)
這是IS0和BS規范中針對氧指數的規范它是指在室溫下,當空氣的含氧量大于此氧指數時,物料便會立刻焚燒.氧指數值越高則表明物料越阻燃.假若某材
料的氧指數為21%,即表明此物料處于正常室溫下亦會主動焚燒,在正常室溫下,空氣的含氧量為21%,一般阻燃電纜的氧指數均大于33%
◎IS04589-3/BS2782.1溫度指數( TemperatureIndexTI)
這是IS0和BS規范中針對溫度指數的規范,資料的氧指數會跟著溫度升高而下降,當氣溫升高而物料的氧指數降至21%時,物料便會主動焚燒,此溫度被稱
為溫度指數例如,煤于室溫下的氧指數為50%,但當溫度升高至150℃,氧指數會降至21%,此資料亦會立刻焚燒,資料的溫度指數便為150℃.一般阻燃電纜溫度
指數均大于250℃
NS713毒性指數( ToxicityIndex)
這是英國水兵工程NES規范中針對電纜資料焚燒時發生的氣體毒性規范,毒性是指對生物體結構形成損壞或功用紊亂的一種性質,毒性指數是指資料焚燒時
所發生的一切氣體的毒性總和體現.試驗規則,焚燒爐預熱到800℃,電纜資猜中含有的有毒物質會被別離焚燒,再利用氣流排放速率搜集每種有毒氣體,然后通
過化學分析核算每種有毒物質的含量,此指數是以數目表明其毒性.毒性指數越大,此物料所開釋氣體的毒性越高.一般無鹵電纜資料的毒性指數均小于5.值得
留意的是,低煙無鹵資料焚燒時亦會發生有毒的CO,假如資猜中含有P、N、S,生成的有毒氣體更多,因而無鹵電纜不行稱為無毒電纜,應稱為低毒電纜C
CMR和OMP電纜因為需求經過嚴厲的UL防火規范,選用的電纜資料多含鹵素,C和CMR電纜一般以聚氯乙烯(PVC)為基材,而PVC資料含氯;CMP電纜一般以特氟
瓏聚四氟乙烯(FE為基材,而FEP資料含氟此類含鹵線纜發生的氣體毒性均較無鹵電纜大數倍,于火災安全中存著很大的危險,可能會導致火災現場大都的傷
亡人員不是被燒死而是被毒氣窒息而亡
◎IEC耐火等級
耐火線纜指在火焰焚燒的情況下能堅持必定時刻的正常運轉,即堅持線路的完整性( CircuitIntegrity).為了鑒定線纜的阻火功用好壞,世界電工委員會和
英國電工委員會別離擬定了IEC331和BS6387兩個規范相比之下BS6387在耐火才能的要求上較IEC331高得多
ocIn co
IEC60331阻燃等級
EC60331-1999中,供火溫度要求為750℃/3h級,表明在750℃下施加300
伏電壓水平焚燒3小時不擊穿
◎BS6387阻燃等級
BS6387要求經過水平焚燒試驗、水噴淋試驗和機械沖擊轟動焚燒試驗.水平焚燒試驗為A級650℃/3h、B級750℃/3h、C級950℃/3h和S級950℃
/3min.A級表明在650℃下施加300伏電壓水平焚燒3小時不擊穿;B級表明在750℃下施加300伏電壓水平焚燒3小時不擊穿;C級表明在950℃下施加300伏
電壓水平焚燒3小時不擊穿;S級表明在950℃下施加300伏電壓水平焚燒3分鐘不擊穿.水噴淋焚燒試驗分為W級,表明在施加300伏電壓焚燒15分鐘然后再 |
電線電纜
